Hướng dẫn kiểm tra, sửa chữa biến tần Emerson Commander

Dưới đây sẽ là các hướng dẫn về sữa chữa hỏng hóc đối với biến tần Emerson Commander

Hướng dẫn sửa chữa biến tần Commander SK- Lỗi OI.AC: quá dòng đầu ra của biến tần

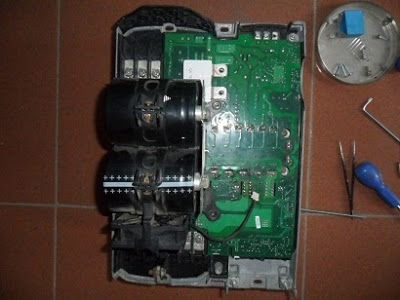

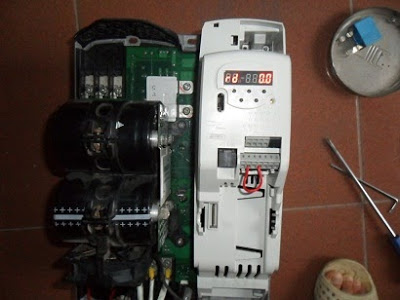

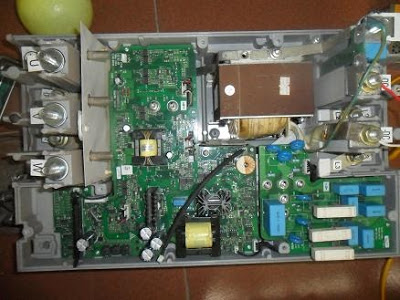

+ Biến tần sau khi tháo ra:

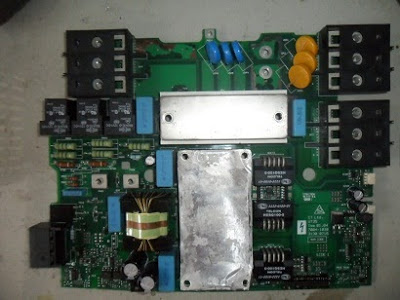

+ Board CT Ltd UT46

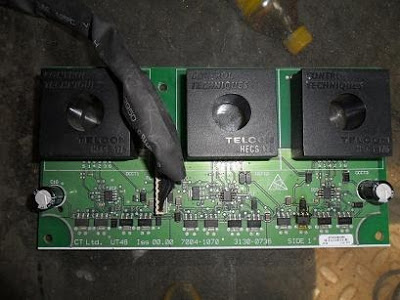

+ Board CT Ltd UT40

\

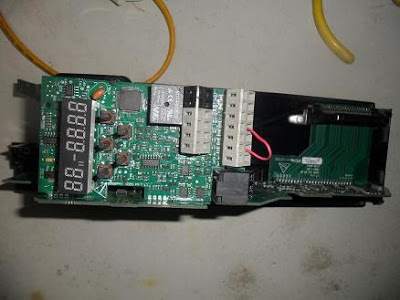

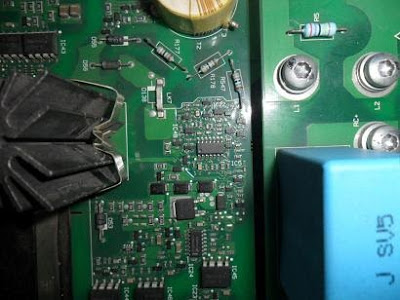

+ Board xử lý

Biến tần Emerson Commander SK Lỗi HF22 có thể do một số nguyên nhân sau:

- Ngắn mạch đầu ra của biến tần, có thể cầu nghịch lưu bị lỗi

- Nguồn điều khiển bị lỗi

- Có vấn đề ở phần TI

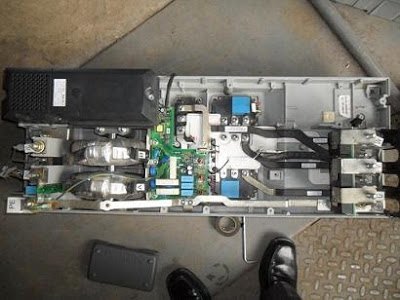

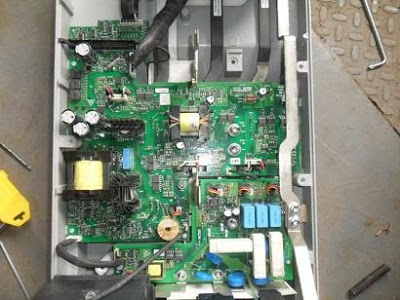

Đây là 1 con Emerson Commander SK 75kw

+ Kiểm tra các khối

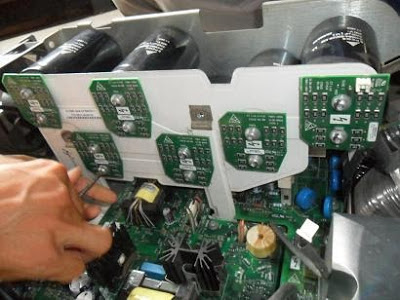

+ Khối tụ lọc DC

+ Khối chỉnh lưu có điều khiển

+ Khối nguồn

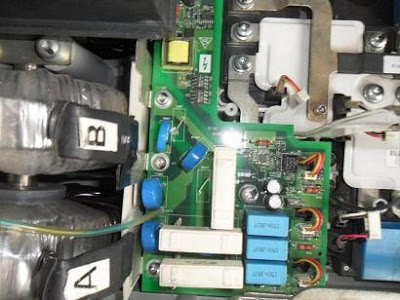

+ Khối TI

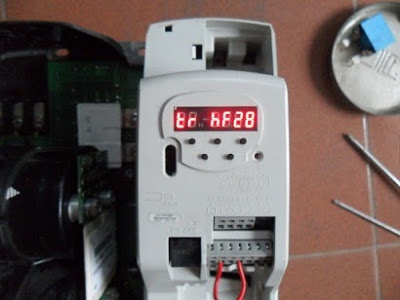

Kiểm tra biến tần Emerson COMMANDER SK bị lỗi hF2

Đây là lỗi gây ra bởi hai nguyên nhân chủ yếu sau:

- Một là do phần cảm biến nhiệt của phần công suất gây ra. Trong biến tần có một điện trở

nhiệt NTC, nó thường tích hợp sẵn trong các module công suất IGBT. Nếu vấn đề làm

mát cho biến tần không tốt, cũng có thể gây ra lỗi này

- Hai là quạt làm mát bên trong biến tần (chỉ có ở size 3, loại quạt có 3 dây, nó được đặt

bên trong biến tần không phải là quạt làm mát cho tấm tải nhiệt). Nếu quạt này không hoạt

động cũng gây lên lỗi HF28.

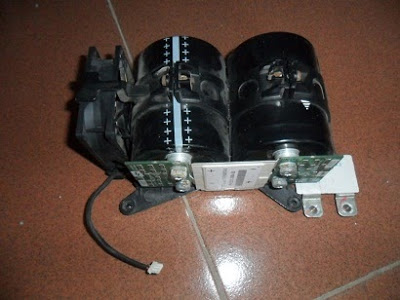

+ Tụ lọc DC- link và quạt:
